Etid sa a te envestige konpòtman pwosesis la ak karakteristik tranzisyon filler nan alyaj aliminyòm LF-LDED, kote yo te itilize yon figi-uit sous chalè lazè osile pou etabli premye pisin fonn lan ak jisteman kontwole lajè pisin lan. Yo te itilize yon sous chalè GTA pou pre-fonn pwent fil alyaj aliminyòm lan, ki pwodui metal likid ki ka manje ki estab nan pisin nan fonn. Efè espas sous chalè-lazè ak konfigirasyon distans fil, aktyèl GTA, anplitid osilasyon, ak vitès fil kouran sou konpòtman pwosesis-yo revele epi diskite. Konklizyon prensipal yo se jan sa a.
【1】The spacing of the heat source is a key parameter for achieving stable LF-LDED deposition. If the heat source spacing is too large (>5 mm), li pral lakòz yon tan tranzisyon pi long pou alyaj aliminyòm likid la rive nan pisin nan fonn, sa ki lakòz kouch depo a fòme humps. Sepandan, chanjman nan distans ki genyen ant lazè a ak fil la gen yon efè relativman ti sou estabilite nan pwosesis la depo.
【2】The LF-LDED process has two modes: liquid bridge transition mode and droplet transition mode. The state of wire melting can be divided into semi-melted and fully melted states. When the current is low (I = 30-70A), the wire is in a semi-melted state. The upper part of the wire tip melts into liquid metal while the lower part remains solid, providing stable guidance for the liquid metal and forming a liquid bridge transition. When the current is high (>90A), fil la konplètman fonn, ak pwent la konplètman fonn, fòme yon tranzisyon ti gout.
【3】Nan sistèm LF-LDED, estrateji kontwòl karakteristik jeyometrik kouch depo a ka kowòdone anplitid balanse ak vitès manje fil, reyalize kontwòl egzak endepandan sou lajè kouch ak wotè kouch.
【4】To maksimòm depo LF-LDED se 1.215 kg/h, ki se 2.9 fwa O-LDED. Konpare ak fil tradisyonèl ki baze sou LDED-, LF-LDED ka anpil amelyore efikasite lazè, reyalize gwo-efikasite ak segondè-depo bon jan kalite. Sepandan, to depozisyon LF-LDED toujou dèyè pa WAAM.

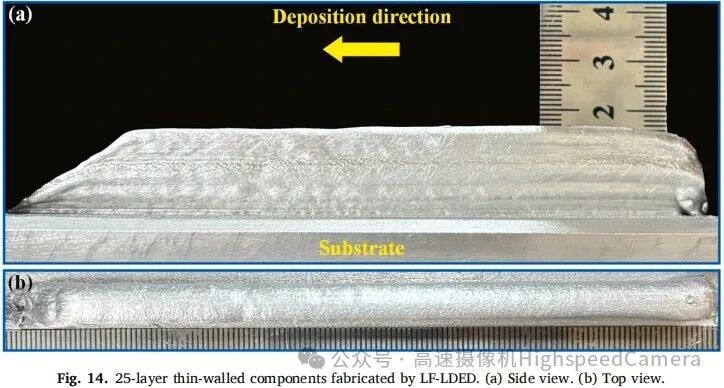

【5】LF-LDED ka reyalize depo milti-kouch nan alyaj aliminyòm, ki montre gwo potansyèl nan fabrikasyon an rapid nan eleman alyaj aliminyòm. Sepandan, kòm kantite kouch depoze ogmante, domaj tankou wotè kouch redwi ak efondreman ke parèt nan eleman yo, ki endike ke pwosesis depozisyon milti-kouch metòd sa a bezwen plis optimize.
